- Назначение
- Область применения
- Технические параметры
- Установка КТПМ на четырех стойках ПТ-43
- Схема установки на опоре разъединителя РЛНД

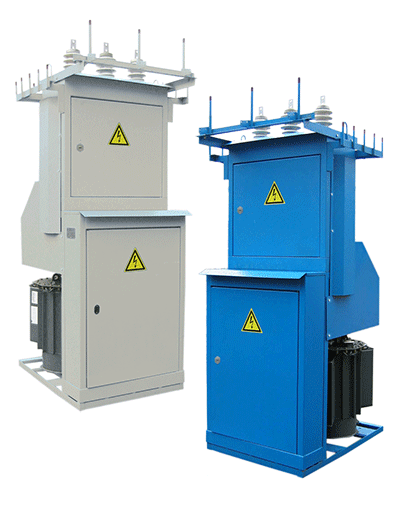

Назначение
Мачтовые подстанции шкафного типа обеспечивают постоянный приём электроэнергии. Ими принимается трехфазный ток с параметрами частоты 50 Гц и напряжения 6-10 кВ. Последняя величина преобразуется агрегатами до значений 0,4-0,23 кВ.
Область применения
Мачтовые подстанции шкафного типа (сельхозка) размещаются на открытой местности. Для расположения силового оборудования подстанции необходим надёжный наземный фундамент. Обязательным требованием для таких подстанций является установка ограждения, препятствующего непосредственному доступу к объекту.

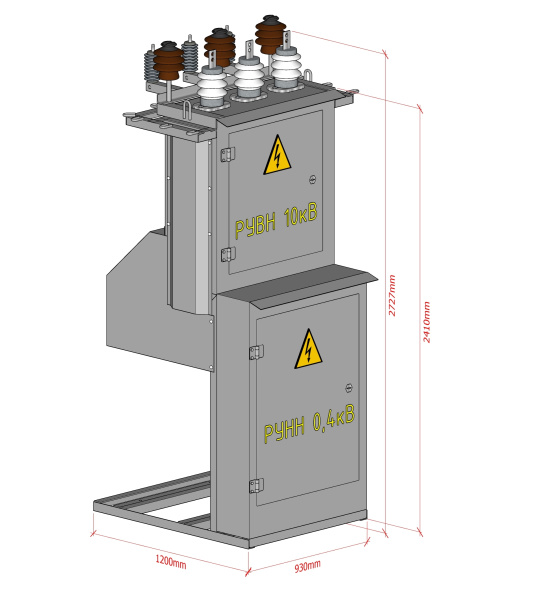

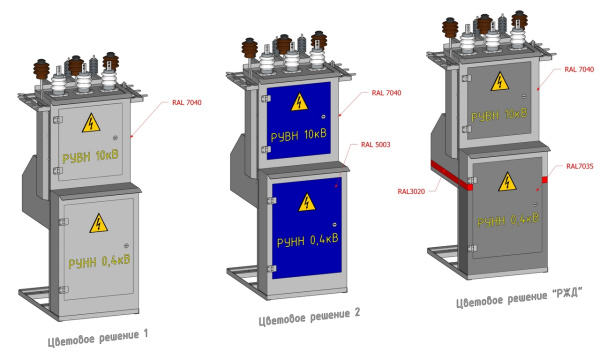

Технические параметры
Номинальные токовые нагрузки и количество отходящих линий
|
Мощность, кВА |
Сторона ВН |
Сторона НН |
||||||||
|
Номинальный ток, А |
Номинальные токи, А |
|||||||||
| Трансформатора | Плавкой вставки предохр. | Рубильника | Автомата | Трансф. | Трансф. тока | линия-1 | линия-2 | линия-3 |
Уличное освещение |
|
| 25 |
2,40\1,44 |
8/5 | 100 | 63 | 36,1 | 50 | 31,5 | 31,5 | - | 16 |
|
40 |
3,85\2,31 | 10/8 | 100 | 100 | 57,7 | 100 | 63 | 31,5 | - | 16 |
63 |
6,06\3,64 | 16/10 | 250 | 160 | 91,0 | 100 | 40 | 63 | 40 | 16 |
| 9,62\5,77 | 20/16 | 250 | 250 | 144,3 | 150 | 40 | 100 | 80 |
16 |
|
160 |
15,4\9,25 | 31,5/20 | 400 | 400 | 231 | 300 | 80 | 80 | 100 | 16 |
| 24,08\14,4 | 40/31,5 | 630 | 630 | 361 | 400 | 80 | 160 | 100 | 16 | |

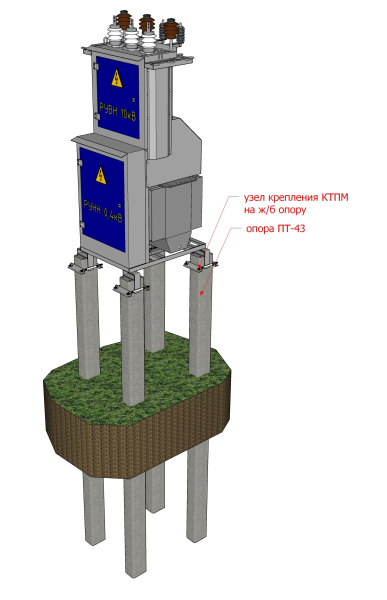

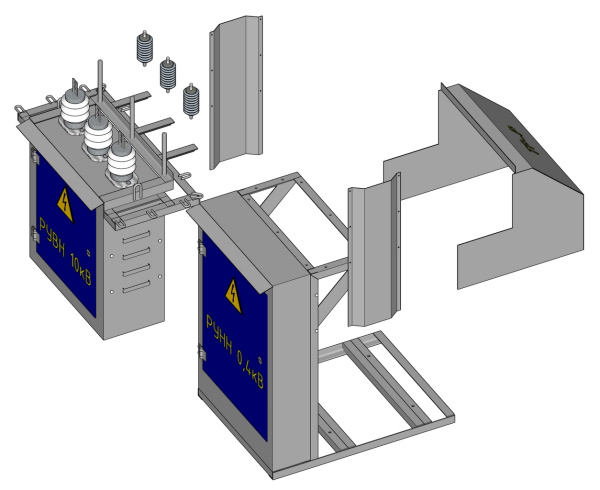

Установка КТПМ на четырех стойках ПТ-43
Поз. 1. Кронштейн ВН
Поз. 2. Кронштейн разрядников
Поз. 3. Кожух
Поз. 4. Трансформатор 25...250 кВА
Поз. 5. Основание КТПМ
Поз. 6. Хомут крепежный (в комплект поставки не входит)
Поз. 7. Стойка ПТ-43-2 (в комплект поставки не входит)
Поз. 8. Шкаф УВН
Поз. 9. Шкаф РУНН

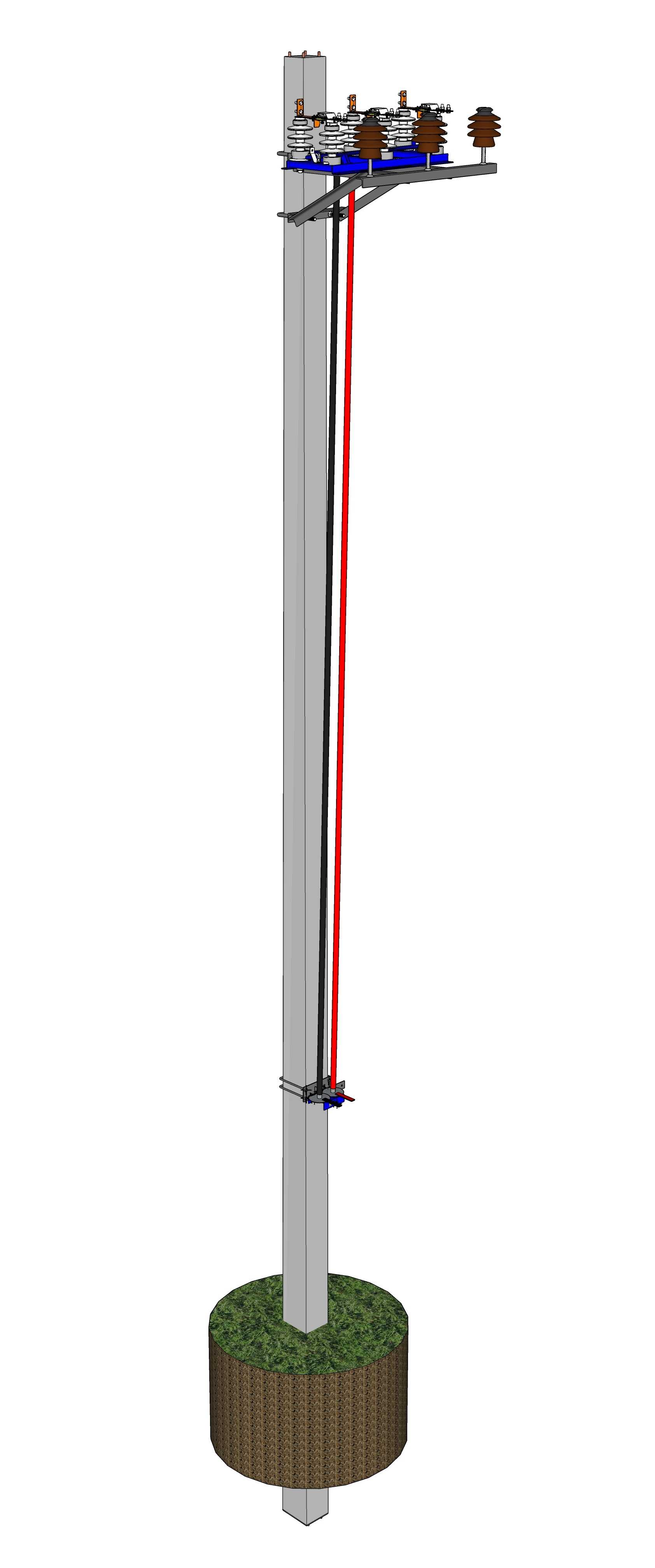

Схема установки на опоре разъединителя РЛНД
