ЩО-70 панели распределительных щитов

xls.pngОпросный лист на панели ЩО-70 +пример заполнения (см. вкладки в файле)

        Панели щитов распределения ЩО-70 применяются в целях обеспечения комплектности распределительных счетов электроэнергии с параметрами напряжения до 0,4 кВ, частоты электрического тока до 50Гц и с нейтралью глубокого заземления.

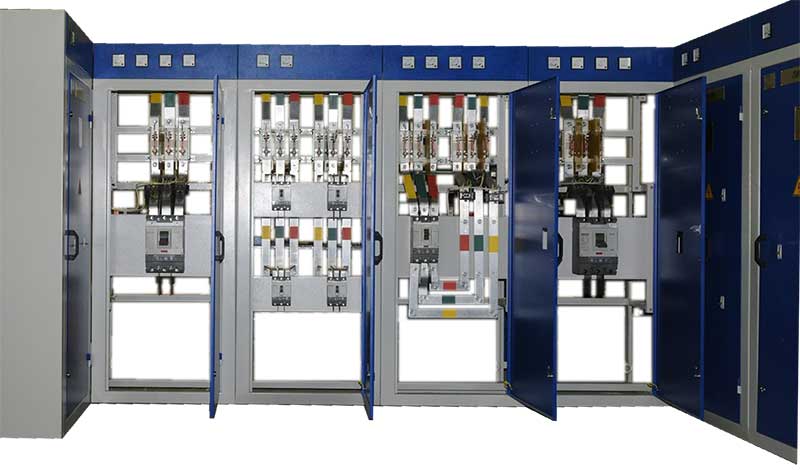

Подобные щиты используются для распространения электроэнергии, для предохранения возникновения возможных перегрузок в сети, и токов, вызывающих в сети внезапные замыкания. Панель ЩО-70 конструктивно выполнена на основе сваренных каркасов, снабжённых дверями, которые для удобного обслуживания оборудованы замками. Щит ЩО-70 содержит с внутренней поверхности каркаса раму с оборудованием, расположенным на кронштейнах. На расположенных в передней части каркаса опорах находится аппаратура для обеспечения управления. Кроме того, ячейки ЩО-70 снабжены выключателями автоматического принципа действия, которые установлены на внутренней части каркаса, ими управляют через расположенные на дверях окна. С целью фиксации шин сборки на верней области панели находится специальный кронштейн, с размещёнными на нём изоляторами. Приборная панель управления ЩО-70 размещена с верхней стороны панели. Данная панель в то же время применяется для защитного ограждения сборных шин. Отходящие кабели и провода прикреплены специальным уголком перфорационного типа. Он приваривается к нижнему каркасному поясу. Панель собирается в щит с помощью соединений болтов через проушины в опорах панели.

Стоимость панели определяется сложностью её сборки и загруженностью цеха завода-изготовителя. Купить ЩО-70, цена которой указана на нашем сайте, можно, подав заявку и разместив свои контактные данные. С Вами свяжутся для урегулирования сроков поставки и всех вопросов, связанных с покупкой.


Технические характеристики


Наименование параметра Значение
ЩО-70-1 ЩО-70-2 ЩО-70-3
1. Номинальное напряжение (линейное), кВ 0,4
2. Степень защиты оболочки по ГОСТ 14254 IP20 – для фасада ;
IP00 – для остальных частей.
3. Род тока переменный
4. Частота, Гц 50
5. Номинальный ток главных цепей, А 400; 630; 1000; 1600; 2000; 2500
6. Номинальный ток сборных шин, А 630; 1000; 1600; 2000; 2500
7. Электродинамическая стойкость главных цепей, кА 30 50
8. Ток термической стойкости, кА 50
9. Время протекания тока термической стойкости, с 3
10. Габаритные размеры, мм ширина 60; 300; 600; 800; 1000
высота 2200 2000
глубина 600
11. Масса, кг, не более 350
12. Номинальное напряжение вспомогательных цепей, В:  110; 220
- защиты, управления, сигнализации постоянного и переменного тока
- измерения, учета и АВР 220; 380
13. Номинальный ток трансформаторов тока, А 50; 100; 150; 200; 300; 400; 630; 800; 1000; 1600; 2000; 2500

-5%
-5%
28 213 р. 29 698 р.
-5%
-5%
29 897 р. 31 471 р.
-5%
-5%
32 260 р. 33 958 р.
-5%
-5%
18 868 р. 19 861 р.
-5%
-5%
34 442 р. 36 254 р.
-5%
-5%
49 652 р. 52 266 р.
-5%
-5%
44 192 р. 46 518 р.
-5%
-5%
45 370 р. 47 758 р.
-5%
-5%
40 784 р. 42 931 р.
-5%
-5%
40 784 р. 42 931 р.
-5%
-5%
20 328 р. 21 398 р.
-5%
-5%
34 092 р. 35 886 р.
-5%
-5%
40 925 р. 43 079 р.
-5%
-5%
53 180 р. 55 979 р.
-5%
-5%
37 836 р. 39 827 р.
-5%
-5%
39 963 р. 42 066 р.
-5%
-5%
23 958 р. 25 219 р.
-5%
-5%
34 243 р. 36 045 р.
-5%
-5%
35 364 р. 37 225 р.
-5%
-5%
28 099 р. 29 578 р.
-5%
-5%
32 880 р. 34 611 р.
-5%
-5%
107 439 р. 113 094 р.
-5%
-5%
23 790 р. 25 042 р.
-5%
-5%
107 486 р. 113 143 р.
-5%
-5%
48 797 р. 51 365 р.
-5%
-5%
34 092 р. 35 886 р.
-5%
-5%
44 313 р. 46 645 р.
-5%
-5%
32 563 р. 34 277 р.
-5%
-5%
23 676 р. 24 922 р.
-5%
-5%
21 380 р. 22 505 р.
