Характеристики
Серия подстанции
—
КТПС (столбовая)
Мощность подстанции, кВА
—
100
Напряжение ВН подстанции, кВ
—
10
Исполнение ввода ВН
—
воздушный
Исполнение ввода НН
—
кабельный/воздушный
Исполнение РУВН
—
тупиковая
Все характеристики
В корзину
Купить в 1 клик
Наличие уточняйте у наших менеджеров
Комплект поставки:
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт.
3. Траверса НН под СИП- 2 шт.
4. Узел крепления трансформатора - 1 комплект.
5. Шкаф РУНН в сборе с креплением на опору - 1 шт.
6.* Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
7.* Узел крепления разъеденителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
8.* Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
9. Разрядник РВО-10 - 3 шт.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.* Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.* Силовой трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт.
3. Траверса НН под СИП- 2 шт.
4. Узел крепления трансформатора - 1 комплект.
5. Шкаф РУНН в сборе с креплением на опору - 1 шт.
6.* Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
7.* Узел крепления разъеденителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
8.* Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
9. Разрядник РВО-10 - 3 шт.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.* Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.* Силовой трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
Документы
спецификация на шкаф РУНН
162,7 кб

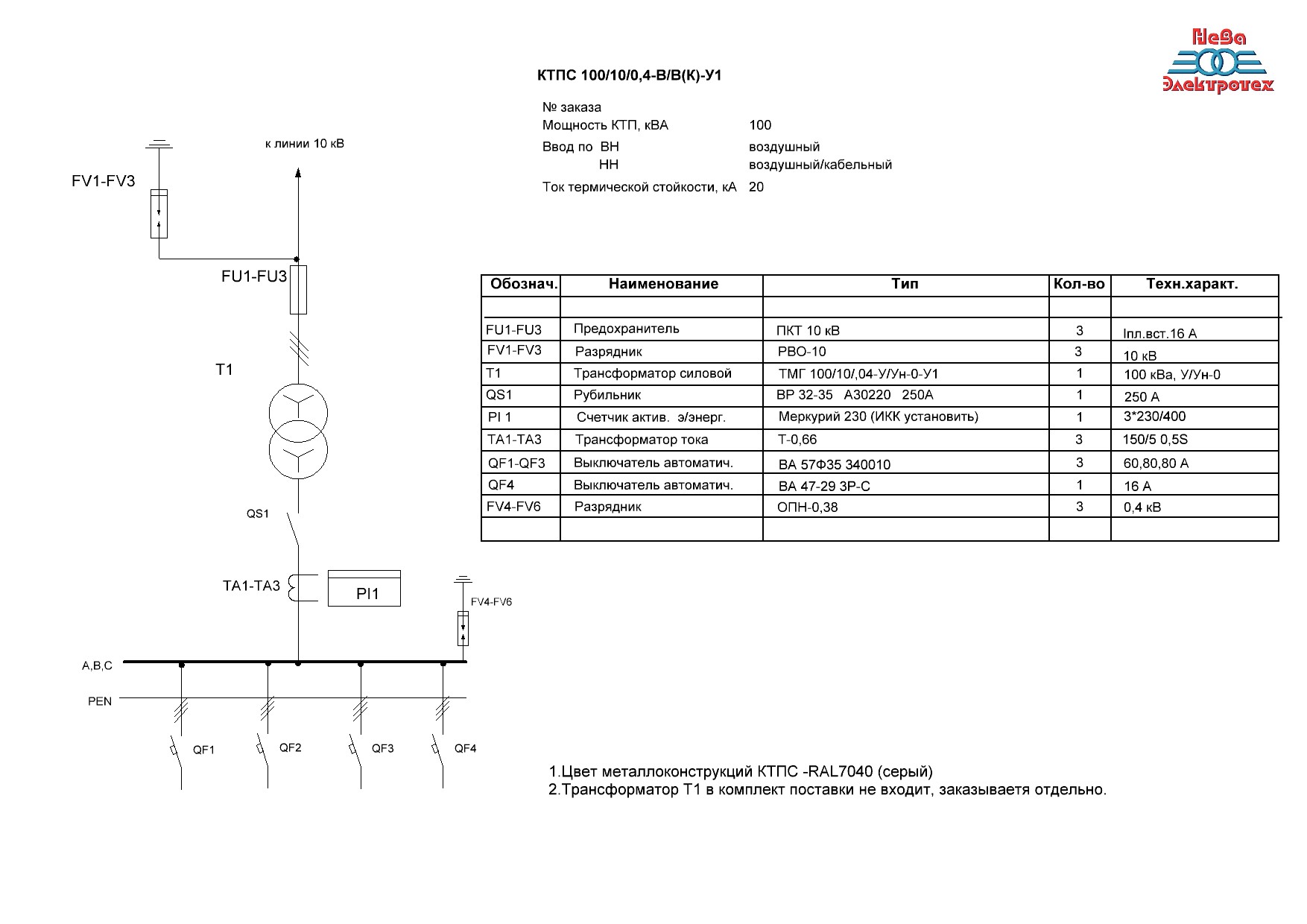

спецификация общая
1,7 мб
Серия подстанции
КТПС (столбовая)
Мощность подстанции, кВА
100
Напряжение ВН подстанции, кВ
10
Исполнение ввода ВН
воздушный
Исполнение ввода НН
кабельный/воздушный
Исполнение РУВН
тупиковая
Тип коммутационного аппарата на стороне ВН
РЛНД разъеденитель
Тип коммутационного аппарата на отх. линиях
автоматические выключатели
Колличество отх. линий
3
Цвет металлокострукции
серый (RAL 7040)
Масса, кг
250
