Характеристики
В наличии
—
Да
Серия подстанции
—
КТПС (столбовая)
Мощность подстанции, кВА
—
25
Количество проголосовавших
—
3
Напряжение ВН подстанции, кВ
—
10
Исполнение ввода ВН
—
воздушный
Все характеристики
В корзину
Купить в 1 клик
Наличие уточняйте у наших менеджеров

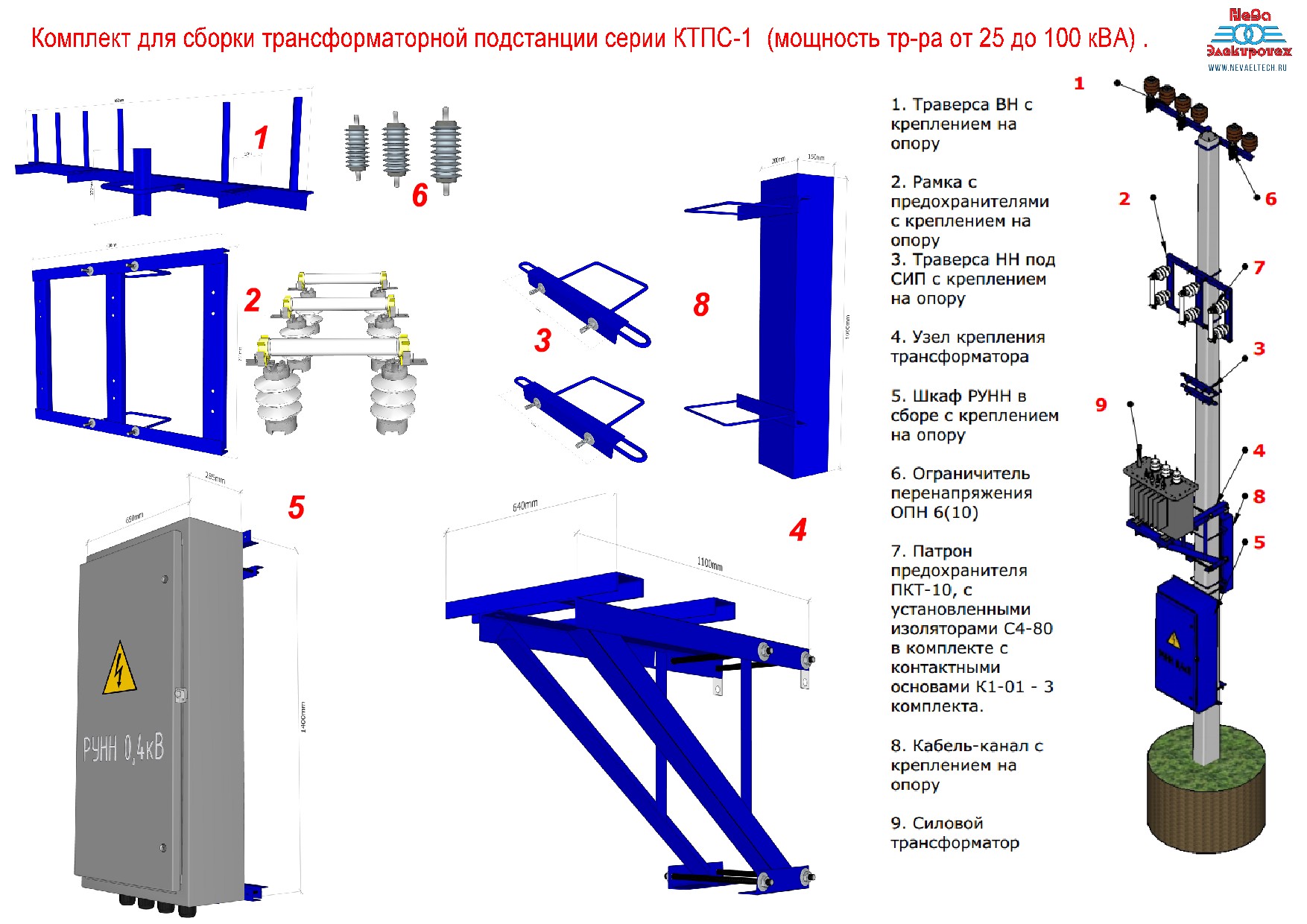

Комплект поставки:
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт.
3. Траверса НН под СИП- 2 шт.
4. Узел крепления трансформатора - 1 комплект.
5. Шкаф РУНН в сборе с креплением на опору - 1 шт.
6.* Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
7.* Узел крепления разъеденителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
8.* Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
9. Разрядник РВО-10 - 3 шт.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.* Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.* Силовой трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт.
3. Траверса НН под СИП- 2 шт.
4. Узел крепления трансформатора - 1 комплект.
5. Шкаф РУНН в сборе с креплением на опору - 1 шт.
6.* Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
7.* Узел крепления разъеденителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
8.* Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
9. Разрядник РВО-10 - 3 шт.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.* Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.* Силовой трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
Документы

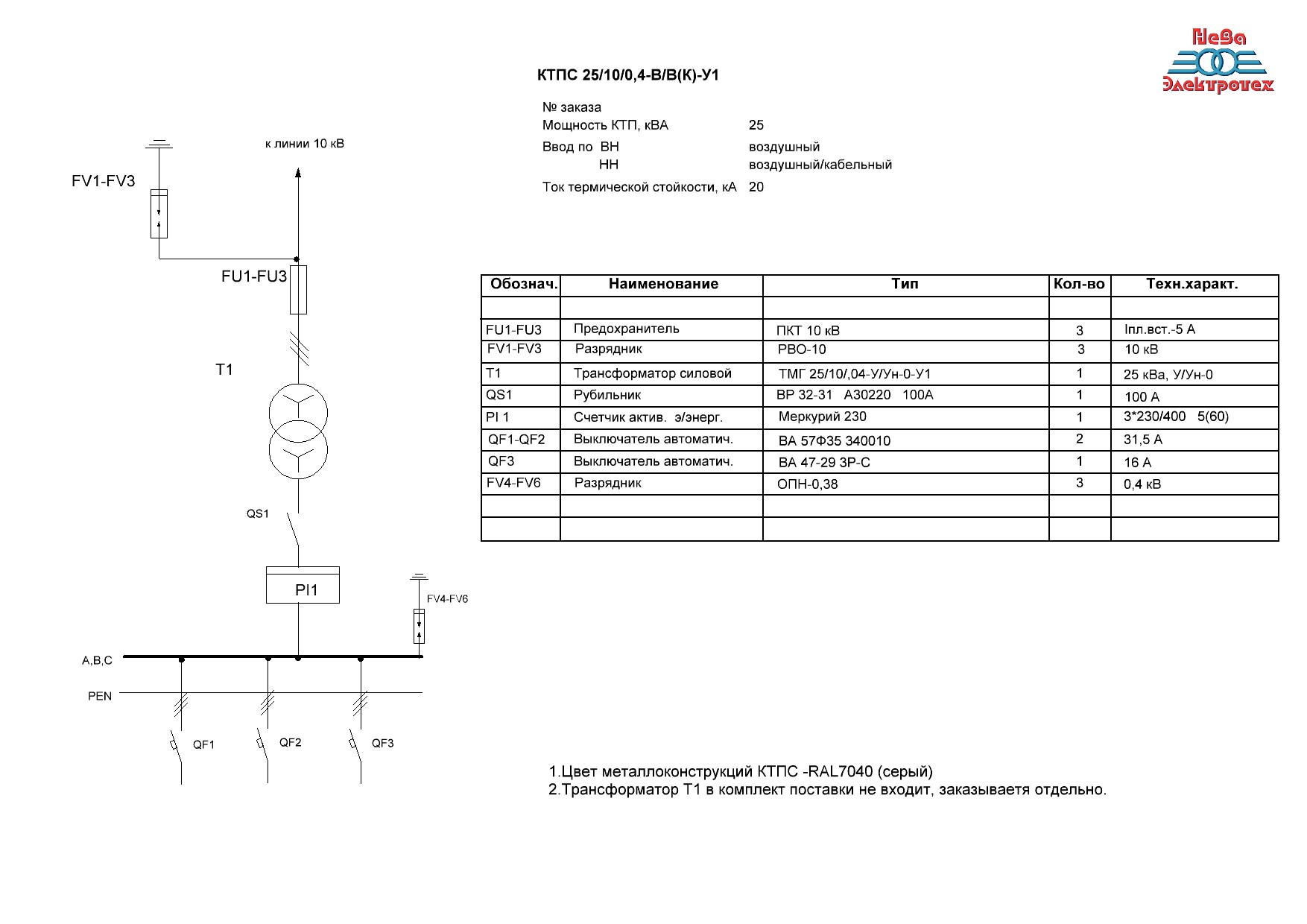

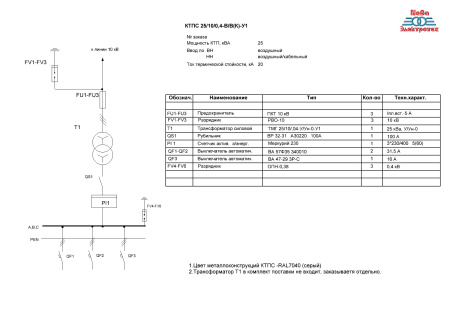

Схема КТПС-1
145,7 кб
Сборка КТПС-1
1,7 мб
В наличии
Да
Серия подстанции
КТПС (столбовая)
Мощность подстанции, кВА
25
Количество проголосовавших
3
Напряжение ВН подстанции, кВ
10
Исполнение ввода ВН
воздушный
Исполнение ввода НН
кабельный/воздушный
Исполнение РУВН
тупиковая
Тип коммутационного аппарата на стороне ВН
РЛНД разъеденитель
Тип коммутационного аппарата на отх. линиях
автоматические выключатели
Колличество отх. линий
2
Цвет металлокострукции
серый (RAL 7040)
Климатическое исполнение
У1
Масса, кг
250
